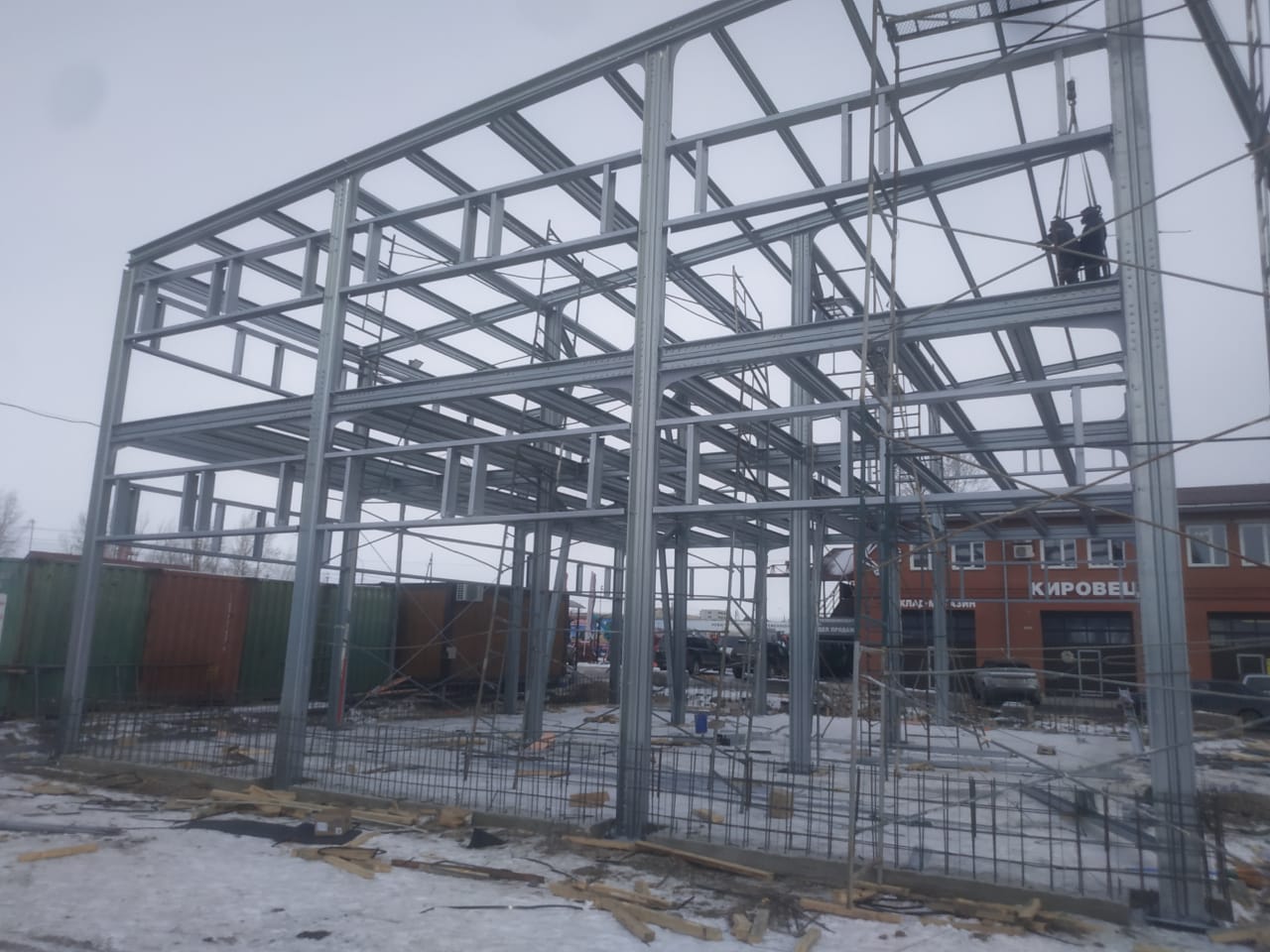

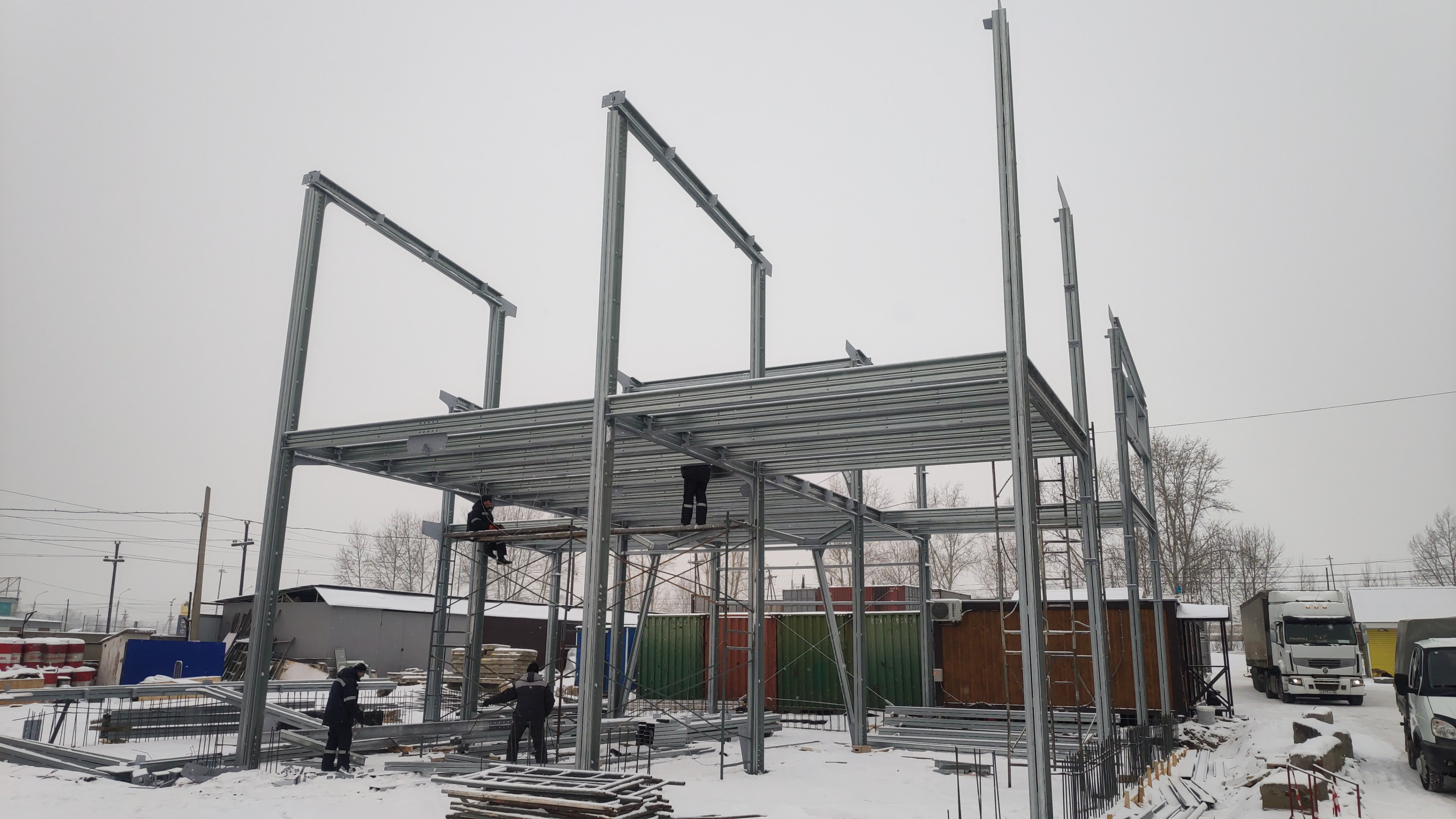

Каркас здания из металлоконструкций

Содержание

Что такое каркас из металлоконструкций

Преимущества и ограничения стального каркаса

Ключевые элементы каркаса

Материалы и выбор марки стали

Нагрузки и основные расчеты

Огнестойкость и огнезащита

Коррозионная защита

Проектирование: от идеи до КМ/КМД

Производство металлоконструкций

Монтаж: логистика и последовательность

Экономика: масса, стоимость, сроки

Вибрации и акустика

Сейсмика и ветровая устойчивость

Узлы: типовые решения и нюансы

Ограждающие конструкции и сопряжения

Контроль качества и документация

Эксплуатация, осмотры и ремонт

Примерный путь для новичка

Заключение

Что такое каркас из металлоконструкций

• Функции: воспринимать вертикальные нагрузки (собственный вес, перекрытия, оборудование, снег), горизонтальные (ветер, сейсмика), эксплуатационные воздействия (вибрации, температурные деформации), а также аварийные воздействие (удары, локальные отказы).
• Состав: вертикальные несущие элементы (колонны), горизонтальные (балки, ригели), системы пространственной жесткости (связи, диафрагмы жесткости, рамная работа), покрытия и настилы (настил профлист/ЖБ плиты), узлы соединений (болтовые, сварные, комбинированные), опорные части и анкера.
• Схемы: одно- и многопролетные рамы, ферменные и двутавровые системы перекрытий, многоэтажные каркасные схемы-с шахтами жесткости, комбинированные решения (сталь+ЖБ, сталь+дерево).

Преимущества и ограничения стального каркаса

Плюсы:

• Скорость строительства: параллельность процессов, заводская готовность, сухой монтаж.
• Малый вес: снижение нагрузок на фундамент и стоимость основания.
• Дальние пролеты: фермы и составные балки перекрывают 18–60 м и более.
• Гибкость планировок: большие свободные пространства, перестановка перегородок.
• Трансформируемость: надстройка, вырезка проемов, усиление-с минимальным «мокрым» циклом.
• Экологичность: сталь на 90+% перерабатываема, низкий строительный мусор.

Минусы/вызовы:

• Огнестойкость: требуется огнезащита для достижения требуемого предела огнестойкости (R30–R150).
• Коррозия: необходима антикоррозионная защита и контроль условий эксплуатации.
• Теплотехника/мостики холода: решение конструктивных узлов ограждений.
• Акустика и вибрации: особенно в офисах, ТРЦ, фитнес-залах.
• Точность: высокая культура производства/монтажа, допуски для узлов и отверстий.

Заказывайте

Ключевые элементы каркаса

Колонны

• Профили: горячекатаные двутавры, квадратные/прямоугольные трубы (КРТ/ПРТ), сварные составные сечения.
• Выбор: по несущей способности и гибкости; для многоэтажных — часто трубы (лучший видовой вид и защита), для промышленных — двутавры за счет доступности.
• Опирание: стаканные фундаменты-с анкерными болтами, башмаки, базовые пластины, подливка безусадочным раствором.

Балочные элементы

• Ригели/балки: двутавры, швеллеры, сварные тавры, балки-с отверстиями для инженерии.
• Составные балки: балки на сварных листах, стальные композитные-с бетонной плитой и анкерами-студлями.
• Проверки: прочность по изгибу/срезу, прогибы (часто L/250–L/350 для перекрытий), вибрации.

Фермы

• Экономичны на больших пролетах, дают меньший вес, но повышают трудоемкость изготовления и узлов.
• Схемы решетки: треугольная, раскосная, полонсо, фермы покрытия арочные.
• Узлы: на фасонках, косынках, болтах высоких классов, автоматическая сварка.

Связевые системы

• Поярусные распорки и вертикальные связи по колоннам формируют пространственную работу.
• Альтернатива — рамная жесткость (необходимы жесткие узлы), диафрагмы жесткости (шахты лифтов из монолита).

Узлы и соединения

• Болтовые: классы прочности 8.8/10.9, высокопрочные фрикционные соединения для передачи усилий без проскальзывания.
• Сварные: ручная дуговая, полуавтоматическая, автоматическая; контроль НК (визуальный, УЗК, РК).
• Комбинированные: сварка в цеху, болты на монтаже.

Материалы и выбор марки стали

• Углеродистая конструкционная сталь: S235/S275/S355 (или C245/C255/C345 в местных обозначениях).
• Низколегированные морозостойкие: для низких температур и сейсмики.
• Нержавеющие и оцинкованные: для агрессивных сред, фасадов, наружных элементов.
• Критерии выбора: расчетные сопротивления, свариваемость, ударная вязкость (KV), коррозионная стойкость, доступность проката.

Нагрузки и основные расчеты

Типы нагрузок:

• Постоянные: собственный вес металла, настилов, ограждений, инженерии.
• Временные длительные/кратковременные: полезная нагрузка на перекрытия, снег, ветер.
• Особые: сейсмика, температурные, монтажные, технологические, аварийные.

Расчетные подходы:

• Предельные состояния: несущая способность (прочность, устойчивость), пригодность к нормальной эксплуатации (прогибы, вибрации, раскрытие трещин в композитных).
• Устойчивость: общая (потеря формы), местная (стенок/поясов), устойчивость при кручении и изгибно-крутильная.
• Комбинации нагрузок: нормативные/расчетные коэффициенты, сочетания для постоянных и кратковременных воздействий.

Ключевые проверки:

• Балки: изгиб, поперечный срез, прогибы, устойчивость поясов, местная потеря устойчивости стенки, вибрации.
• Колонны: сжатие, изгиб при внецентренном сжатии, гибкость (λ), продольная устойчивость, устойчивость в двух плоскостях.
• Связи: растяжение/сжатие, продольная устойчивость тонких стержней.
• Узлы: прочность элементов узла, болтов/сварных швов, продавливание, смятие, фрикционные поверхности.

Огнестойкость и огнезащита

Почему нужно: при пожаре сталь быстро теряет прочность, при 500–600 °C несущая способность падает критически. Требуемый предел огнестойкости задают нормы/ТЗ (например, R60 для ТРЦ, R90–R120 для высотных, R30–R45 для складов — зависит от категории и класса).

Способы обеспечения:

• Интумесцентные составы (набухающие краски): тонкие, легкие, эстетичные; требуют строгой подготовки поверхности, контроля толщины сухого слоя (DFT), соблюдения межслойных интервалов и системности (грунт совместимый!).
• Облицовки: гипсоволоконные, цементные плиты, минплиты в кожухах; эффективны для высоких R, устойчивы в наружных условиях.
• Огнестойкие штукатурки: распыляемые цементные/гипсовые смеси, экономичны на промобъектах.
• Заполнение бетоном (колонны в трубах, композитные сечения): повышают огнестойкость и жесткость.

Контроль:

• Расчет необходимой толщины по фактору сечения Hp/A (отношение периметра нагрева к площади металла) и требуемому R.
• Протоколы контроля: замеры толщины покрытия, адгезия, сертификаты материалов, акты скрытых работ.

Коррозионная защита

Оцените среду эксплуатации (влажность, агрессивные пары, наружная/внутренняя). Подходы:

• Лакокрасочные системы: грунт-эмаль-верхний слой. Типы грунтов: эпоксидные-с цинковым наполнителем, цинкнаполненные (цинк-рик), богатые цинком. Верхние: полиуретан, акрил, силикон-акрил для УФ.
• Горячее цинкование: долговечная защита, особенно для наружных и влажных сред.
• Металлизация (цинк/алюминий напылением) + покраска.
• Конструктивная защита: стоки воды, проветриваемость, исключение застойных зон, дренажи в трубах.

Контроль: подготовка поверхности по стандартам (например, Sa 2.5), толщина покрытия, пористость, адгезия, климатические условия при нанесении.

Проектирование: от идеи до КМ/КМД

Этапы:

• Концепция: сетка колонн, пролет, высота, технологические требования, пути эвакуации, инженерные отверстия.
• Предварительный расчет: выбор схемы (рамы, фермы, композит), оценка сечений, масс и стоимости.
• BIM/3D-модель: координация-с архитектурой и инженерией, коллизии, маршруты коммуникаций.
• Расчетная модель: загружение, сочетания, проверки, оптимизация веса и жесткости.
• Деталировка: узлы, марки элементов, спецификации, закладные, анкерные поля.
• Выпуск документации: КМ (конструкторские решения) и КМД (деталировка для производства), ведомости МТО.

Советы новичку:

• Сразу заложите места для прокладки инженерии в балках (перфорация/степы).
• Определите транспортные ограничения (длина/масса) — влияют на разбивку на монтажные элементы.
• Согласуйте требования по огнестойкости и отделке — они влияют на выбор профилей и узлов.

Производство металлоконструкций

• Закупка металлопроката: сертификаты, трассируемость плавок.
• Резка и раскрой: газорезка, плазма, ленточные пилы; контроль термического влияния (ЗТВ).
• Сборка: стапеля, кондукторы, шаблоны отверстий, контроль геометрии.
• Сварка: WPS/PQR, квалификация сварщиков, контроль НК (VT, MT, UT, RT).
• Механическая обработка: сверление, пробивка, фрезеровка баз плит.
• Поверхностная подготовка и окраска/цинкование.
• Маркировка и упаковка: понятная маркировка элементов под монтаж.

Монтаж: логистика и последовательность

Подготовка:

• ППР (проект производства работ), крановый план, схема складирования, временные связи и страхующие крепления.
• Проверка фундаментов: отметки, положение анкерных болтов, выверка.

Последовательность:

• Монтаж колонн и временное раскрепление связями.
• Установка балок/ригелей, стыковка узлов на болтах, затяжка по регламенту.
• Монтаж связей жесткости, стабилизация каркаса.
• Выверка геометрии по нивелиру и тахеометру.
• Настил перекрытий/кровли (профлист или композитные плиты).
• Окончательная затяжка высокопрочных болтов (момент/натяжение), оформление актов.
• Огне- и антикоррозионная защита, герметизация узлов ограждающих конструкций.

Техника безопасности:

• Допуск персонала, страховочные системы, временные настилы, работа на высоте, исключение «висячих грузов».

Экономика: масса, стоимость, сроки

Что влияет на стоимость:

• Масса металла (кг/м²): типовая для одноэтажных промзданий 30–60 кг/м², для многоэтажных офисов 70–120 кг/м² — сильно зависит от сетки колонн и нагрузок.
• Тип профилей: горячекатаные против сварных, фермы против балок.
• Огнезащита и окраска: до 15–30% стоимости металлоконструкций.
• Болты высокопрочные и НК: добавляют к стоимости, но повышают надежность и скорость монтажа.
• Логистика и краны: особенно на стесненных площадках.

Как экономить без потери качества:

• Рациональная сетка колонн (кратность листовым размерам, форме участка).
• Композитные перекрытия (сталь+бетон) для снижения массы балки и прогибов.
• Повторяемость узлов и сечений, унификация болтов.
• Ранняя координация-с инженерными сетями — меньше переделок.
• По возможности — горячее цинкование вместо многослойной покраски на улице.

Вибрации и акустика

• Для офисных и учебных зданий контролируйте частоту собственных колебаний перекрытий (часто целимся в 6–8 Гц и выше), проверьте комфорт при ходьбе.
• Сопряжение-с инженерией: виброизоляция оборудования, прокладка через демпферы.
• Акустические решения: плавающие стяжки, подвесные потолки, звукопоглощающие панели.

Сейсмика и ветровая устойчивость

• В сейсмических районах предпочтительны связевые системы-с пластическими шарнирами в расчетных местах, детали-с повышенной пластичностью, ограничение хрупких отказов в сварных швах.
• В ветровых районах — проверка устойчивости на всасывание/давление, колебания высотных элементов, фиксация обшивок и навесных систем.

Узлы: типовые решения и нюансы

Опорные узлы колонн:

• Базовые пластины, анкерные группы, регулировочные шайбы/пакеты, безусадочные растворы.
• Проверки: продавливание бетона, смятие стали, устойчивость анкеров, вырывающие усилия при ветровом присосе.

Жесткие узлы балка-колонна:

• Листовые ребра, фасонки, накладки; проверка по моменту и сдвигу.
• Деталировка доступа для сварки/затяжки болтов, пожарной защиты вокруг узла.

Шарнирные узлы:

• Косынки и опорные уголки, ограничение передачи момента; упрощают монтаж, но требуют системы связей.

Стыки балок/колонн по высоте:

• Фланцевые соединения, стыковые пластины, накладные листы; перенос монтажа на болтах, швы — в цеху.

Ограждающие конструкции и сопряжения

• Кровля: профлист + утеплитель + мембрана, либо сэндвич-панели; крепление к прогонам.
• Стены: сэндвич-панели, фасадные системы; узлы примыканий — исключение мостиков холода и протечек.
• Узлы примыкания к колоннам: прокладки, герметики, терморазрывы, ленты пароизоляции.

Контроль качества и документация

• На проекте: ведомость нагрузок, расчетные выводы, спецификации, узлы, ведомость отверстий.
• На заводе: приемка проката, карты раскроя, контроль сварных швов, покрытий, маркировка.
• На площадке: акты скрытых работ, протоколы затяжки болтов, замеры геометрии, журнал сварочных работ, протоколы огнезащиты/окраски.
• Tтрассируемость: храните сертификаты сталей, болтов, красок, огнезащиты.

Эксплуатация, осмотры и ремонт

• Плановые осмотры: ежегодно визуальный контроль коррозии, повреждений ограждений и огнезащиты; каждые 3–5 лет — детальный осмотр узлов и болтовых соединений.
• Содержите дренажи и водоотводы, исключайте длительное увлажнение.
• При перепланировке/новых нагрузках — обязательная проверка несущей способности.
• Ремонт: локальная замена болтов, подварка-с усилениями, восстановление покрытий, установка дополнительных связей.

Примерный путь для новичка

• Сформулируйте требования: назначения, пролеты, этажность, нагрузки, требуемая огнестойкость, климат.
• Выберите схему: рамы/связи или рамная жесткость; одно- или многопролетная.
• Сделайте предварительный расчет масс и стоимости (ориентировочно кг/м²).
• Проработайте узлы: старайтесь унифицировать.
• Заложите стратегии огне- и антикоррозионной защиты.
• Подготовьте ТЗ на КМ/КМД, выберите производителя-с НК и сертификацией.
• Спланируйте монтаж и контроль — ППР, кран, временные связи.

Мини-чек-листы
Проектирование:

• Требования к огнестойкости, коррозионной защите, акустике, вибрациям.
• Сетка колонн, пролеты, высоты, отверстия под инженерные системы.
• Нагрузки и сочетания, сейсмика/ветер.
• Узлы и тип соединений, допуски и болты.
• Мероприятия по монтажу и доступность техники.

Производство/монтаж:

• Сертификаты металла и болтов, WPS/PQR, квалификация персонала.
• Контроль геометрии, сварных швов, покрытий.
• План монтажа, временные связи, безопасность.
• Протоколы затяжки, НК узлов, акты скрытых работ.

Типовые ошибки новичков

• Недооценка жесткости: прогибы и вибрации становятся проблемой позже.
• Отсутствие ранней координации-с инженерией: сверление отверстий «по месту».
• Непродуманная огнезащита: несовместимые грунты, сорванные сроки из-за климатических ограничений нанесения.
• Экономия на связях: пространственная жесткость и устойчивость — критичны.
• Игнорирование монтажных допусков: несовпадение отверстий, трудоемкие доработки.
• Отсутствие системы контроля качества и трассируемости материалов.

FAQ для новичка

Можно ли строить многоэтажные здания на стальном каркасе?

Да. Для офисов и ТЦ это распространено: применяют колонны из трубных сечений, композитные перекрытия, шахты жесткости из монолита для ветро- и сейсмостойкости.

Что дороже — сталь или железобетон?

Зависит от региона, цен на сталь, трудозатрат. Сталь часто выигрывает во времени и гибкости, ЖБ — в огнестойкости без дополнительной защиты и стоимости материалов при коротких пролетах.

Обязательно ли горячее цинкование для улицы?

 Нет, но оно сильно продлевает ресурс. В альтернативу — система цинк-наполненного грунта + эпоксид + полиуретан.

Как рассчитать толщину огнезащиты?

По фактору сечения Hp/A и требуемому R — используют каталоги производителей. Для колонн из трубных сечений часто требуется меньше материала.

Заключение

Стальной каркас — мощный инструмент для быстрой и рациональной реализации проектов: от одноэтажных складов до сложных бизнес-центров и спортивных арен. Успех определяется не только расчетом сечений, но и качеством узлов, продуманной огне- и антикоррозионной защитой, координацией инженерии и дисциплиной монтажа. Начинайте-с четкого ТЗ, работайте в единой 3D-модели, унифицируйте решения и документируйте контроль — так вы получите надежный, безопасный и долговечный объект в срок и в бюджете.

Как готовый каркас собирают на площадке — этапы, допуски по СП 70.13330, контроль и приемка — в статье Монтаж металлоконструкций. Про обшивку каркаса — Монтаж сэндвич-панелей. Промсистема проектирует и строит быстровозводимые здания из стального каркаса.
