Монтаж сэндвич-панелей: технология, узлы, инструмент и типичные ошибки

Сэндвич-панель — это два стальных листа-с утеплителем между ними: минеральная вата, PIR или пенополиуретан. Панель сразу закрывает контур здания и утепляет его, поэтому монтаж идет быстрее, чем кладка-с последующим утеплением. Скорость обманчива. Почти все проблемы-с сэндвич-стенами — это ошибки монтажа, а не самой панели: продувание по стыкам, конденсат в утеплителе, коррозия от неправильного крепежа.

Ниже — весь порядок работ: от приемки каркаса до тепловизора на сдаче.

Что должно быть готово до первой панели

Смонтированный и принятый каркас. Панель крепится к прогонам для кровли и к ригелям или колоннам для стен, поэтому шаг этих элементов задают еще в проекте, под конкретную длину панели и под расчетную ветровую нагрузку района.

Геодезист проверяет каркас перед обшивкой. Отклонения по вертикали и по плоскости не должны выходить за монтажные допуски: если колонны и ригели гуляют, замки панелей не сойдутся, и в стыках останутся щели, которые потом придется пропенивать снаружи. На кровле проверяют плоскость прогонов — выступающий прогон продавит панель и создаст мостик холода.

Готовы должны быть и доборные элементы: цокольные отливы, нащельники, коньковые и карнизные планки, угловые элементы, оконные отливы и откосные планки. Фасонку заказывают в цвет панели той же партии — разнотон на фасаде виден.

Приемка и хранение панелей

Панели принимают по пачкам: смотрят вмятины, отслоение и царапины полимерного покрытия, состояние торцов и замков, соответствие толщины и цвета проекту. Помятый замок — брак, такая панель в ряд не встанет.

Хранят панели под небольшим наклоном для стока воды, на деревянных подкладках через 0,5-1 м, накрытыми от солнца и осадков. Перегретая на солнце панель при монтаже имеет другой размер, чем холодная, и стык потом расходится. Пачки не ставят одна на другую выше двух ярусов.

Виды сэндвич-панелей: чем отличается наполнитель

Наполнитель	Горючесть	Теплопроводность	Где применяют
Минеральная вата (базальт)	Негорючий (НГ), класс КМ0	Средняя, слой толще	Объекты-с требованиями по пожарной безопасности: цеха, склады категории В, общественные здания
PIR (пенополиизоцианурат)	Группа Г1-Г2, слабогорючий	Низкая, слой тоньше при той же теплозащите	Теплые склады, холодильные камеры, где важна толщина и вес
PPU (пенополиуретан)	Г2-Г3	Низкая	Ограниченно, где нет жестких пожарных требований

Для быстровозводимых зданий в России чаще берут минераловатную панель: она проходит по пожарным нормам почти везде и не требует отдельных согласований. PIR выбирают там, где критичны теплозащита при малой толщине и небольшой вес на каркас. Класс пожарной опасности панели указан в сертификате, его сверяют-с требованиями проекта.

Инструмент и оснастка

• Резка: высечные ножницы, электролобзик-с пилкой по металлу или дисковая пила-с твердосплавным диском на малых оборотах. Болгарка-с абразивным кругом запрещена: искры и нагрев прожигают покрытие соседних панелей, и через год по фасаду идут точки ржавчины.
• Подъем: вакуумный захват для панелей или мягкие текстильные стропы-с траверсой. Стальные тросы без прокладок мнут кромку.
• Крепеж: шуруповерт-с ограничителем глубины или насадкой-с упором, чтобы не перетягивать саморез.
• Герметизация: пистолет для герметика, монтажная пена-с низким расширением, валик для прикатки уплотнительной ленты.

Крепеж: чем и-с каким шагом

Панель крепят самонарезающими винтами-с уплотнительной шайбой EPDM. Тип и длину винта берут по толщине панели и по материалу основания:

Основание	Крепеж	Примечание
Стальной прогон/ригель 1,5-4 мм	Самонарезающий винт со сверлом	Стандартный случай для быстровозводимых зданий
Толстый прокат от 5 мм	Винт-с усиленным сверлом или предварительное засверливание	Сверло обычного самореза не берет полку двутавра
Бетон, кирпич	Дюбель-гвоздь или анкер по расчету	Через ответную планку или прижимной профиль
Дерево	Винт по дереву-с шайбой	Реже, для легких построек

Количество точек крепления — по расчету на ветровую нагрузку, а не на глаз: обычно 2-3 винта на панель по каждой опоре, у краев здания и по углам чаще. Винт затягивают до момента, когда шайба обжалась, но не продавила облицовку. Перетянутый винт — это вмятина, точка коррозии и продувание. Недотянутый — панель хлопает на ветру и разбивает замок.

Защитная пленка

Транспортную пленку снимают в момент монтажа панели, а не после сборки всей стены. Под солнцем и морозом клеевой слой пленки въедается в полимерное покрытие за несколько недель, и потом пленка сходит только-с краской. С замковой части пленку убирают до стыковки панелей.

Стеновые панели: горизонтально или вертикально

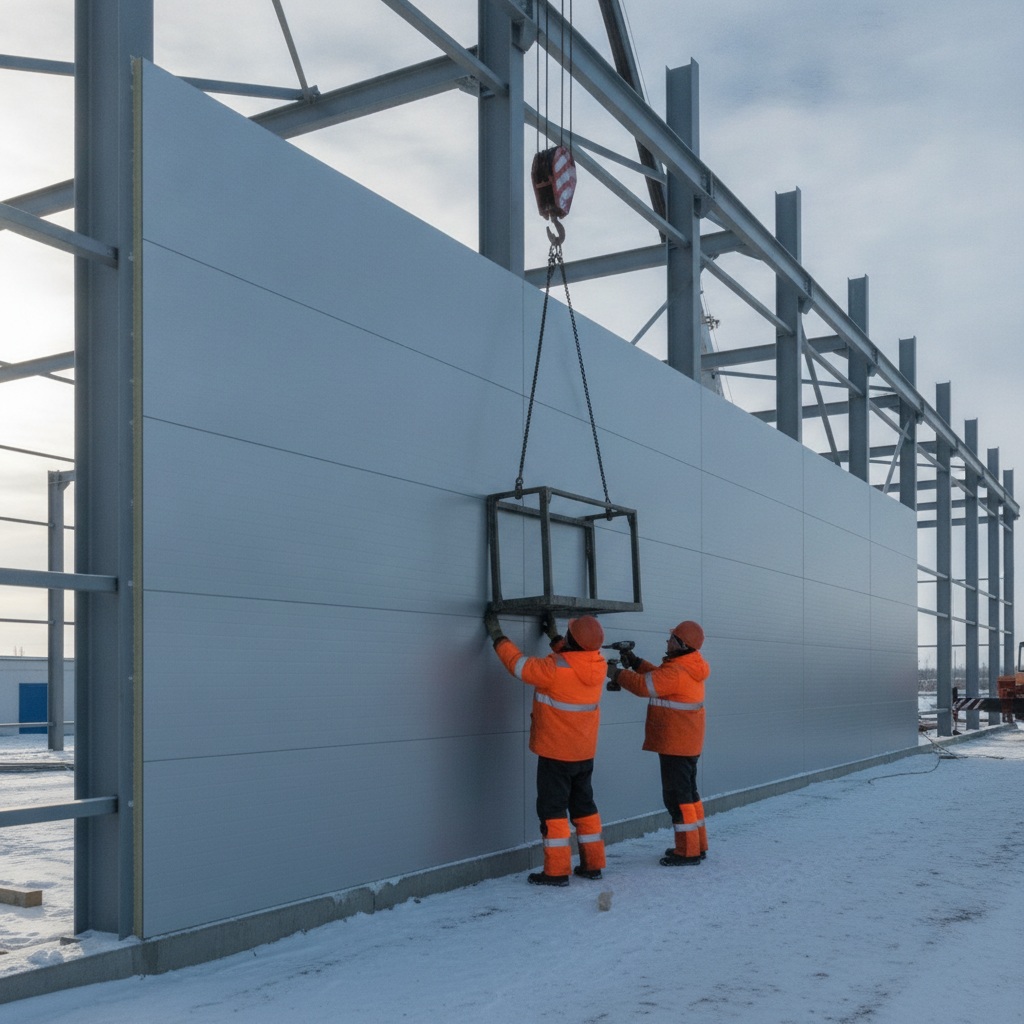

Горизонтальная раскладка — панели идут рядами снизу вверх, первая опирается на цокольный отлив, каждая следующая заходит в замок предыдущей. Так монтируют чаще: меньше подрезки, проще работать-с одной вышки, замок сам держит панель до крепления.

Вертикальная раскладка — панели стоят от фундамента до парапета. Ее берут, когда нужен фасад без горизонтальных швов или когда шаг колонн не кратен длине панели. Вертикальный монтаж требует более частого крепления по краям и аккуратного нижнего узла, чтобы вода не затекала в торец.

В обоих случаях замок стыкуют плотно и проверяют зазор по всей длине. В горизонтальном стыке замок идет «гребень вниз», чтобы вода стекала по лицевой стороне, а не задерживалась в канавке.

Кровельные панели

Кровлю собирают снизу вверх, панели укладывают по скату без поперечных стыков, если длина ската позволяет. Продольный нахлест идет по стоковой канавке, в него закладывают две нити бутиловой ленты, сверху проливают нейтральным герметиком. Уклон кровли из сэндвич-панелей делают не меньше 5-7 градусов для цельной панели, при стыковке по длине — больше.

По коньку, ендовам, свесам и примыканиям ставят фасонные элементы. Течет кровля обычно по фасонке, а не по плоскости панели: если доборные элементы подрезаны по месту и не загерметизированы, потечет в первую же оттепель.

Узлы, на которых экономить нельзя

• Цоколь — нижняя панель опирается на отлив-с капельником, торец закрывают заглушкой или запенивают, снаружи ставят цокольный нащельник. Без отлива вода идет по стене под панель.
• Оконные и дверные проемы — откосы закрывают откосными планками, монтажный зазор заполняют ПУ-пеной с низким расширением и закрывают нащельником-с двух сторон. Снизу окна ставят отлив-с заведением под панель.
• Угол здания — внешний и внутренний угол закрывают угловым нащельником, под него ставят уплотнитель. Торец панели в углу должен быть закрыт: открытый утеплитель тянет влагу.
• Примыкание стены к кровле — стеновая панель встречается-с кровельной под фартуком, который отводит воду наружу.
• Стык панелей по длине (если он неизбежен) — с нащельником и герметиком, с опорой обоих торцов на прогон.

Конденсат и пароизоляция

Внутри отапливаемого здания на холодном фасаде возможна точка росы. Стыки панелей изнутри проклеивают пароизоляционной лентой, узлы примыканий к полу и перекрытиям — тоже. Открытый торец панели внутри влажного помещения (мойка, цех-с мокрым процессом) закрывают герметично, иначе вата наберет воду и панель начнет ржаветь изнутри — снаружи это долго не видно.

Особенности монтажа в Сибири и Забайкалье

В Красноярске, Ачинске, Абакане расчетная зимняя температура опускается ниже -40 градусов, в Норильске и Якутске — еще ниже. На таком холоде бутиловые ленты и герметики теряют эластичность, монтажная пена хуже полимеризуется. Узлы примыканий и герметизацию нахлестов на кровле собирают при плюсовой температуре, с тепловой пушкой или переносят на более теплое время смены. Сами панели крепить можно и в мороз.

Снеговая нагрузка в Красноярске и на юге края высокая, в Норильске — одна из самых больших в стране плюс сильный ветровой перенос снега на кровлю. Толщину кровельной панели, шаг прогонов и частоту крепежа считают под конкретную площадку по СП 20.13330, типовое решение из центрального региона не подходит.

Для Иркутска, Улан-Удэ, Кызыла и Читы добавляется сейсмика 7-9 баллов: узлы крепления панелей к каркасу проектируют-с учетом того, что здание при толчке двигается, и панель не должна выпасть из замка.

Контроль качества и приемка

• ровность плоскости стены — просвет под двухметровой рейкой не более допуска проекта;
• зазоры в замках — равномерные, без раскрытия;
• отсутствие открытых торцов по всему периметру, включая углы и проемы;
• крепеж — шайбы обжаты, без вмятин и перекосов, шаг по проекту (проверяют выборочно);
• фасонные элементы — все на месте, стыки загерметизированы;
• герметизация нахлестов на кровле — сплошная;
• зимой — тепловизионная съемка: пропущенные швы и мостики холода видно лучше любого акта.

Частые вопросы

Можно ли монтировать сэндвич-панели зимой?
Да, ограничение не в панели, а в мокрых процессах на узлах: герметики и пену подбирают по морозостойкости, часть работ ведут-с прогревом. В Сибири монтаж сэндвич-стен идет круглый год.

Можно ли вести монтаж под дождем?
Крепить панели — можно. Герметизировать стыки и нахлесты — нет: на влажной поверхности лента и герметик не держатся. Мокрые узлы переделывают.

Какой минимальный уклон кровли из сэндвич-панелей?
От 5-7 градусов для цельной панели без поперечных стыков. При стыковке по длине уклон увеличивают. Точное значение в проекте, зависит от длины ската и снегового района.

Чем крепить панель к бетонной или кирпичной стене?
Через прижимной профиль или ответную планку дюбелями и анкерами по расчету. Напрямую саморезом по бетону панель не крепят.

Какой стороной панель ставят наружу?
Стороной-с более стойким покрытием и, для стеновых, с гладким профилем облицовки. На панели есть маркировка «наружная сторона», ее и смотрят.

Что будет, если не закрыть торцы панелей?
Утеплитель намокает, панель теряет теплоизоляцию, между листами начинается коррозия. Это не косметика, а сокращение срока службы стены на годы.

Сколько стоит монтаж сэндвич-панелей за м²?
Зависит от типа панели, высоты здания, объема фасонки и логистики. Средняя ставка за м² без проекта мало что говорит: на здании-с большим числом проемов и узлов доля дорогих работ по фасонке выше, чем по ровной плоскости.

Сколько служат сэндвич-панели?
Полимерное покрытие рассчитано на 25-50 лет в зависимости от типа и агрессивности среды. Реальный срок службы стены определяет не панель, а качество узлов: закрытые торцы, целый крепеж, герметичные стыки.
