Технология производства металлоконструкций

Нормативы, документация и входные данные

• Нормативная база: региональные и отраслевые стандарты (например, EN, ISO, ГОСТ/СТО, ASME/AWS для сварки).
• Проектная документация: КМ (конструкции металлические), КМД (деталировка), спецификации стали, метизов, сварных материалов, покрытий.
• Исходные требования: нагрузки, климатическое исполнение, коррозионная категория, класс ответственности, монтажная технология.
• ИСР/план качества: матрица ответственности, точки инспекции, контрольные карты процессов.

Выбор материалов и применяемых сталей

• Стали: конструкционные углеродистые и низколегированные (S235–S460/аналог), морозостойкие для низких температур, высокопрочные.
• Прокат и заготовки: лист, балка, швеллер, труба кругл/профильная, кованые/литые элементы.
• Сварочные материалы: электроды, порошковая/сплошная проволока, флюсы, защитные газы (MAG/MIG/TIG).
• Крепёж: высокопрочные болты (HV/HS), анкера, шпильки.
• Прослеживаемость: сертификаты плавки/партии, входной контроль, маркировка.

Заказывайте

Планирование производства

• Технологическая подготовка: маршрутные карты, карты эскизов, ФОТ/нормирование, карты раскроя (Nested layouts).
• WPS/PQR: разработка, квалификация технологий сварки и сварщиков, определение режимов и последовательности.
• План мощностей: балансировка участков (раскрой, гибка, сверловка, сборка, сварка, мех.обработка, покраска).
• Оснастка и приспособления: кондукторы, сборочные столы, шаблоны, позиционеры/манипуляторы.

Раскрой и подготовка кромок

• Оборудование: ЧПУ плазма/газ, лазер для тонких листов, ленточнопильные станки, отрезные линии.
• Подготовка кромок: V, X, K фаски, притупления, снятие окалины и масла, зачистка под сварку.
• Обозначение и маркировка элементов: лазерная/ударная, штрих-код/QR для MES/ERP.

Сверление, фрезерование, гибка и формоизменение

• Сверлильно-фрезерные центры: отверстия под болты, овальность/чистота.
• Гибка: листогибы, вальцы, индукционный/холодный гиб профилей.
• Контроль геометрии: шаблоны, 3D-сканирование, калибры.

Сборка узлов

• Сборочные посты: такт, позиционирование, временные прихватки по WPS.
• Допуски: зазоры, смещения, перпендикулярность/плоскостность.
• Предотвращение деформаций: симметричная схема прихваток, жёсткие фиксаторы, распорки.

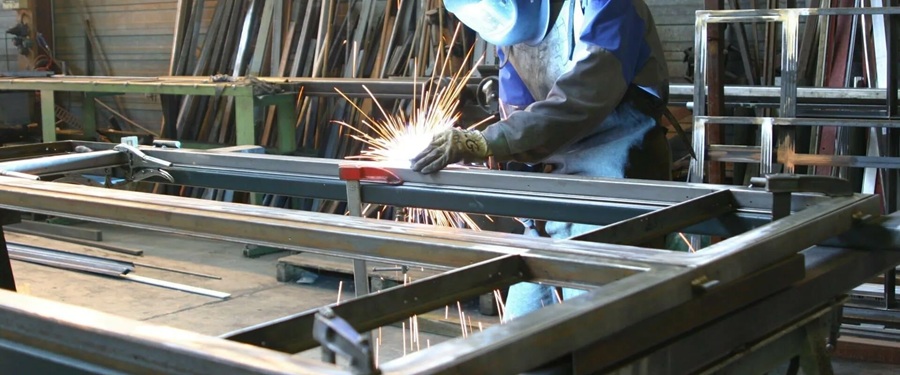

Сварка

• Процессы: MMA (111), MAG/MIG (135/136/138), TIG (141), SAW (121), точечная/контактная для тонколистовых.
• Режимы: сила тока/напряжение, скорость, подогрев и межслойная температура, энергия дуги.
• Последовательность проходов: корневой, горячий, заполнение, облицовка.
• Управление короблением: обратная деформация, противовесы, последовательность швов, промежуточная правка.
• Вентиляция и безопасность: дымоудаление, СИЗ, изоляция зон.

Термическая обработка и правка

• Термообработка: нормализация/отпуск после высокопрочной сварки по требованиям WPS/PQR.
• Правка: прессовая, роликовая, термоправка локальным нагревом.
• Снятие напряжений: печи, индукционные установки, контроль ТК.

Механическая обработка и доводка

• Фрезерование опорных площадок, расточка отверстий, зачистка швов по требованиям чертежей.
• Подгонка сопрягаемых поверхностей, нарезка резьб, установка втулок.

Неразрушающий контроль (НК) и ОТК

• Виды НК: визуально-измерительный (VT), капиллярный (PT), магнитопорошковый (MT), ультразвуковой (UT/PAUT), радиографический (RT), вихретоковый (ET).
• Объемы и уровни: по классу ответственности, толщине, типам швов/узлов.
• Документирование: отчеты НК, карта дефектов, устранение, повторный контроль.
• Геометрический контроль: размеры, диагонали, диаграмма отклонений, контроль сборных узлов.
• Статическая/динамическая проверка монтажных соединений: крутящий момент болтов, преднатяг.

Поверхностная подготовка и антикоррозионная защита

• Подготовка поверхности: абразивоструйная (Sa 2.5/3), обезжиривание, пылеудаление, солевой тест.
• Системы покрытий: цинкование горячее/термодиффузионное/металлизация, праймеры, полиуретан/эпоксид, огнезащита (вспучивающиеся покрытия).
• Контроль покрытий: толщина сухой пленки (DFT), адгезия, пористость, климатические условия нанесения, реестр ЛКМ.

Маркировка, комплектация и упаковка

• Маркировка деталей/узлов: устойчивые тэги, краска, бирки, RFID.
• Комплектация по монтажным узлам: киты болтов/шайб/гаек, прокладки, паспорта качества.
• Упаковка и защита: временные покрытия, укрытие от влаги, прокладки, фиксация на рамах.

Логистика и отгрузка

• План отгрузки: габариты, масса, центр тяжести, схемы строповки.
• Транспорт: автоплатформы, морские контейнеры/флет-рэки, железнодорожные платформы.
• Документы: спецификации, сертификаты, протоколы НК, паспорта покрытий, инструкции по монтажу.

Производственная цифровизация и прослеживаемость

• ERP/MES: маршруты, статусы, такт, диспетчеризация.
• PLM/BIM: связь КМ–КМД–производство–монтаж, 3D-модель как источник данных.
• Маркировка и сканирование: штрих/QR/RFID, электронные карты качества, серийные номера партий.

Экология, охрана труда и безопасность

• Пыле- и газоудаление, рекуперация абразива, очистка сточных вод ЛКМ-участка.
• СИЗ и обучение персонала, блокировка/разрешение работ, пожарная безопасность, земляные/высотные регламенты для сборки крупногабаритных узлов.

Типовые дефекты и предупреждение

• При сварке: непровары, подрезы, поры, шлаковые включения — профилактика через корректные режимы, подготовку кромок, сушку материалов.
• Геометрия: коробление, перекосы — предварительные и компенсирующие меры.
• Покрытия: отслоение, недобор толщины — контроль климата, подготовка поверхности.

Контрольные точки качества (Q-gates)

• Входной контроль материалов.
• После раскроя/механобработки.
• После сборки до финальной сварки.
• После сварки и НК.
• После антикоррозионной защиты.
• Перед упаковкой и отгрузкой.

Экономика и сроки

• Ключевые драйверы стоимости: материал, трудоёмкость сварки, НК/покрытия, логистика.
• Снижение себестоимости: оптимизация раскроя, автоматизация сварки, стандартные узлы, ранняя деталировка КМД, сокращение переделов.
• Планирование сроков: критический путь — закуп, раскрой, сварка, покраска, сушка, отгрузка.

Пример сквозного маршрута изделия

1. Входной контроль стали и сварочных материалов.
2. ЧПУ-раскрой листа, фаска.
3. Сверление/фрезерование.
4. Сборка узла на кондукторе, прихватки.
5. Сварка по WPS, межоперационный контроль.
6. Правка, термообработка (по необходимости).
7. НК швов (UT/MT/PT), исправление, повторный НК.
8. Дробемёт/абразивоструй, обезжиривание.
9. Грунт/покрытие/огнезащита, контроль DFT.
10. Маркировка, комплектация, упаковка.
11. Отгрузка-с документацией.

Чек-листы для запуска производства

• Документы: КМ/КМД, спецификации, WPS/PQR, планы контроля, паспорта материалов.
• Оснастка: кондукторы, лекальные столы, шаблоны, калибры.
• Оборудование: поверка СИ, сервис, расходники, газ/флюсы/электроды.
• Персонал: квалификации сварщиков/НК, допуски, инструктажи.
• Логистика: план поставок, график отгрузок, габариты.

Термины и сокращения

• КМ/КМД — стадии проектной документации.
• WPS/PQR — спецификация и квалификация технологии сварки.
• НК — неразрушающий контроль (VT, PT, MT, UT, RT).
• DFT — толщина сухой пленки покрытия.

Заключение

Технология производства металлоконструкций охватывает полный цикл: от выбора материалов и разработки WPS до НК, антикоррозионной защиты и логистики. Управление качеством через Q-gates, цифровую прослеживаемость и стандартизированные процедуры снижает риски дефектов, издержки и сроки.
