Сварка металлоконструкций: технологии, материалы и организация производства

Содержание

Введение: роль сварки в производстве металлоконструкций

Классификация металлоконструкций и типовые сферы применения

Материалы и свариваемость: стали, алюминиевые сплавы, нержавеющие стали

Подготовка: документация, допуски, сборка, прихватки

Основные процессы сварки

Оборудование, оснастка и расходные материалы

Деформации и напряжения: причины и способы минимизации

Контроль качества: ВИК, НК, разрушающие испытания, документация

Охрана труда и промышленная безопасность

Организация производства и логистика проекта

Ценообразование и коммерческие нюансы

Типичные ошибки и как их избежать

Критерии выбора подрядчика

Кейсы и примеры решений

Итоги и чек‑лист для заказчика

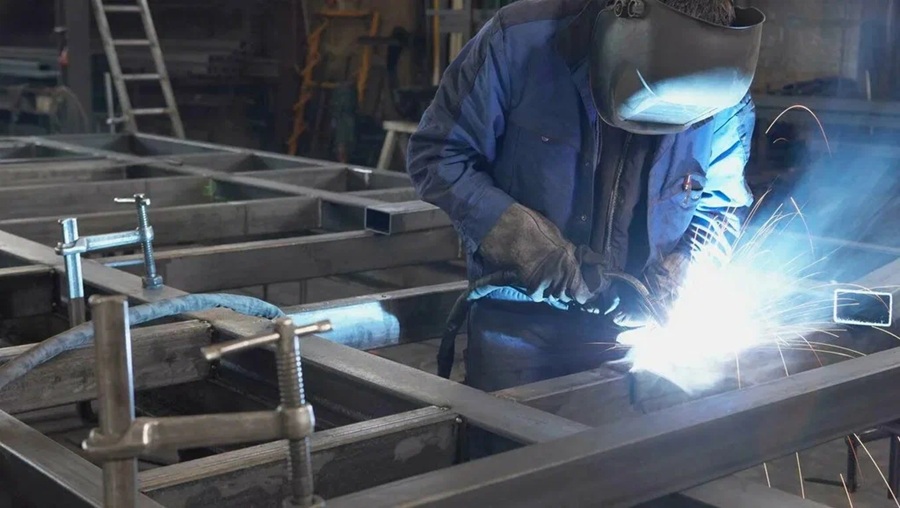

Введение: роль сварки в производстве металлоконструкций

Сварка соединяет элементы конструкций в единое целое, обеспечивая передачу нагрузок и долговечность изделия. К качеству сварных соединений предъявляют повышенные требования: от точности геометрии до стойкости к коррозии и циклическим нагрузкам. Надежный сварной шов — результат правильного выбора технологии, грамотной подготовки кромок, адекватных режимов, квалификации персонала и корректного контроля качества.

Классификация металлоконструкций и типовые сферы применения

• Строительные: колонны, балки, фермы, связи, узлы соединений для каркасов зданий и сооружений.
• Инфраструктурные: мостовые фермы, опоры освещения, шумозащитные экраны, барьерные ограждения.
• Емкостное и трубопроводное оборудование: резервуары, цистерны, трубопроводы, теплообменники.
• Машиностроение: рамы станков, корпуса, кронштейны, опорные узлы, оснастка.
• Энергетика: металлоконструкции для котельных, энергоустановок, опор ЛЭП.
• Специальные и тонкостенные: облицовочные панели, лестничные марши, архитектурные элементы.

По видам материалов и толщин:

• Углеродистые и низколегированные стали (S235–S355, 09Г2С и аналоги), толщины от 3 до 60+ мм.
• Нержавеющие стали (аустенитные, ферритные, дуплекс), толщина 1–20 мм.
• Алюминиевые сплавы (серии 5xxx/6xxx), толщина 2–12 мм.
• Высокопрочные и теплостойкие стали — по спецтехнологиям.

Материалы и свариваемость

Углеродистые и низколегированные стали

• Плюсы: доступность, прогнозируемая свариваемость, высокая несущая способность.
• Риски: холодные трещины при повышенной жесткости узла и высоком эквиваленте углерода; деформации при длинных швах; необходимость контроля водорода.
• Меры: подогрев перед сваркой (100–200 °C для ряда марок), низководородные электроды/проволока, управление тепловложением.

Нержавеющие стали

• Плюсы: коррозионная стойкость, эстетика, стабильность в агрессивных средах.
• Риски: межкристаллитная коррозия при перегреве, деформация тонколистовых деталей, риск образования окраски побежалости и потери пассивного слоя.
• Меры: TIG или импульсная MIG сварка, контроль тепловложения, использование защитного газа-с повышенной чистотой, постобработка (травление/пассивация).

Алюминиевые сплавы

• Плюсы: малый вес, хорошая коррозионная стойкость.
• Риски: оксидная пленка и пористость, высокая теплопроводность (необходимость повышенной мощности), горячие трещины.
• Меры: тщательная механическая и химическая подготовка, AC TIG или импульсная MIG с правильной синергетикой, правильный подбор присадок (например, ER5356, ER4043).

Свариваемость и эквивалент углерода

• Эквивалент углерода Ceq влияет на склонность к холодным трещинам. Чем выше Ceq, тем вероятнее подогрев и более строгий контроль водорода.
• Для низколегированных сталей используют также карбэквивалент CET. Подбор режимов и предварительного подогрева опирается на Ceq/CET и толщину.

Заказывайте

Подготовка к сварке: документация, допуски, сборка

Конструкторская документация

• Чертежи-с обозначением швов (тип, катет/глубина провара, протяженность, доступность), указание стандартов и требуемых методов контроля.
• Технологические карты и WPS (Welding Procedure Specification) на каждый тип соединения: процесс, материалы, подготовка кромок, режимы, подогрев/межслойная температура, последовательность.

Подготовка кромок и допуски

• Тип разделки: V, X, K, U в зависимости от толщины, доступности и процесса.
• Шероховатость и чистота: удаление ржавчины, масла, окалины, влаги; притупление кромок, зазор/смещение кромок по допускам.
• Сборка: кондукторы, шаблоны, центрирующие приспособления; контроль диагоналей, плоскостности, перпендикулярности.

Прихватки и временные крепления

• Прихватки выполняют тем же материалом присадки/электродом, что и основной шов.
• Длина и шаг прихваток назначают исходя из жесткости узла и усадки, их зачищают перед проваром.
• Временные ребра, струбцины, упоры — для контроля геометрии и снижения деформаций.

Основные процессы сварки металлоконструкций

Ручная дуговая сварка покрытым электродом (MMA/SMAW)

• Применение: монтажные работы, ремонт, труднодоступные места, толстые стенки.
• Плюсы: универсальность, простое оборудование, работа на улице, устойчивость к ветру.
• Минусы: низкая производительность, шлакообразование, зависимость качества от сварщика.
• Практика: низководородные электроды (E7018 и аналоги) для ответственных узлов; подогрев; просушка электродов.

Полуавтоматическая сварка в среде защитного газа (MIG/MAG/GMAW)

• Применение: серийное производство, длинные швы, лист 2–20 мм и более.
• Плюсы: высокая производительность, стабильное качество, меньшая зависимость от человеческого фактора при автоматизации.
• Минусы: чувствительность к сквознякам; требования к стабильности газа и подготовке кромок.
• Практика: для углеродистых сталей — MAG (CO2 или смеси Ar/CO2/He), для алюминия — MIG (Ar/He); импульсные источники улучшают формирование шва и снижают разбрызгивание.

Аргонодуговая сварка неплавящимся электродом (TIG/GTAW)

• Применение: тонкие листы, нержавейка, алюминий, корневые проходы, высокие требования к эстетике шва.
• Плюсы: наилучший контроль ванны, чистый шов, минимальная брызгообразование.
• Минусы: сравнительно низкая производительность, высокая квалификация.
• Практика: импульсный режим для тонких материалов; жесткий контроль чистоты и газа.

Флюсовая сварка (FCAW/SAW)

• FCAW (порошковая проволока): хорошо для толстых сечений, уличных работ, повышенная производительность.
• SAW (под флюсом): рекордная производительность и глубина провара для длинных прямолинейных швов (балки, листы >10–12 мм).
• Требования: оснастка для фиксации, закрытые посты, системы отсоса.

Специальные процессы

• РДС-с целлюлозными электродами для корней трубопроводов на монтаже.
• Лазерная и гибридная лазерно-дуговая сварка — для тонких и средних толщин, высокая скорость, малая зона термического влияния.
• Точечная/роликовая контактная — для листовых сборок.
• Сварка трением-с перемешиванием (FSW) — для алюминия, высокое качество, малая деформация.

Оборудование, оснастка и расходные материалы

Сварочные источники

• Инверторные многофункциональные источники-с синергетикой, импульсными режимами и регистрацией параметров.
• Автоматические тракторы для SAW, портальные и роботизированные комплексы для повторяемых операций.

Горелки и подающие механизмы

• Воздушное/жидкостное охлаждение в зависимости от тока и продолжительности нагрузки.
• Длинные пакеты для сварки в кондукторах и на станинах.

Газы и смеси

• Углекислый газ, аргон, гелий, смеси Ar/CO2/O2/He. Выбор влияет на перенос металла, брызгообразование, формирование корня.
• Чистота газа критична для TIG и алюминия.

Проволоки, электроды, флюсы

• Для сталей: ER70S-6, порошковые проволоки E71T-1/-8, низководородные электроды E7018.
• Для нержавеющих: ER308L/ER316L; соблюдение соответствия марке основы.
• Для алюминия: ER4043/ER5356 в зависимости от сплава и требований к прочности/анодированию.
• Сроки и условия хранения, просушка флюсов и электродов — обязательны.

Оснастка и фиксация

• Кондукторы, стапели, поворотные столы, роликовые стенды, позиционеры.
• Медные подкладки, керамические подкладки для корневых швов.
• Притяжки, растяжки, съемные ребра жесткости.

Деформации и напряжения при сварке

Причины

• Неоднородный нагрев и усадка металла шва/ЗТВ.
• Неправильная последовательность проходов, избыточное тепловложение.
• Жесткая фиксация узла, отсутствие промежуточного снятия напряжений.

Профилактика

• Симметричные швы и чередование сторон.
• Сварка короткими участками ( «скачками») с обратным ходом.
• Предварительный прогрев и контроль межслойной температуры.
• Использование направляющих прихваток, временных ребер.
• Выбор режимов-с пониженным тепловложением: импульс, меньший диаметр присадки, повышенная скорость.
• Постсварочная термообработка для высоколегированных и толстостенных конструкций при необходимости.

Выправка

• Механическая: правка прессами, молотками-с подогревом, роликовая правка.
• Тепловая: локальный нагрев-с контролем температурных полей.
• Важна фиксация фактической геометрии до/после для трассировки дефектов и корректировок.

Контроль качества сварных соединений

Входной контроль материалов

• Сертификаты на металл, маркировка, проверка химсостава при необходимости (PMI).
• Соответствие проволок/электродов и флюсов, условия хранения.

Производственный контроль

• ВИК (визуально-измерительный контроль): ширина шва, усиление, подрезы, прожоги, смещение кромок, проплав.
• Контроль параметров процесса: ток, напряжение, скорость, расход газа, межслойная температура.

Неразрушающий контроль (НК)

• ПВК/КК (проникающие вещества/капи́ллярный контроль) — трещины на поверхности.
• УЗК (ультразвук) — внутренние несплошности, особенно в толстой стали.
• РК (радиография) — поры, шлаковые включения в корневых швах труб, емкостей.
• МПК (магнито‑порошковая дефектоскопия) — поверхностные и подповерхностные дефекты ферромагнитных материалов.

Разрушающие испытания

• Механические: статическое растяжение, ударная вязкость (Шарпи), изгиб.
• Металлография, макрошлифы — контроль формы проплава и структуры.
• Коррозионные испытания — для нержавеющих и оцинкованных систем.

Документирование

• PQR (подтверждение технологии сварки) и WPS для серийности и аудитов.
• Журналы сварки, карты НК, протоколы исправлений.
• Трассируемость сварных швов и материалов.

Охрана труда и безопасность

• Средства защиты: маски-с автозатемнением, перчатки, спецодежда, кожаные фартуки, защита дыхания при нержавейке/FCAW.
• Вентиляция и местные отсосы — снижение аэрозолей и озона.
• Электробезопасность, пожарная безопасность (искры, шлак), хранение баллонов.
• Организация рабочих мест: экраны для защиты от УФ, безопасные проходы, эргономика.
• Обучение и аттестация сварщиков, допуски к видам работ.

Организация производства и логистика проекта

Проектирование и планирование

• Совместная работа конструктора, технолога и сварочного инженера на ранней стадии: доступность швов, технологичность узлов, минимизация длины швов без потери прочности.
• DFM/DFW: замена сплошных швов прерывистыми там, где это допустимо; унификация толщин и марок; использование стандартных профилей.

Маршрут и такт

• Заготовка → Резка/мехобработка → Сборка на кондукторах → Сварка → Правка → НК → Покрытия → Комплектация → Отгрузка.
• Визуализация в MES/ERP, штрихкодирование узлов, контроль WIP и узких мест.

Повышение производительности

• Роботизация серийных операций и длинных швов.
• SAW для балок и продольных соединений толстых листов.
• Импульсный MAG с синергетикой и двутавровые кондукторы-с прижимами.
• Подготовка кромок на ЧПУ-с повторяемой геометрией.
• Стандартизация приспособлений.

Транспортировка и сборка на площадке

• Разделение конструкций на транспортные габариты, контроль центров тяжести и мест строповки.
• Маркировка узлов, компоновка упаковки-с учетом последовательности монтажа.
• Сварка на монтаже: защита от ветра, временные укрытия, подогрев, контроль влажности.

Ценообразование и коммерческие нюансы

Факторы стоимости

• Материал: марка стали/сплава, толщина, наличие сертификатов.
• Протяженность и тип швов: угловые/стыковые, позиционные/потолочные, объем наплавки.
• Процесс: TIG дороже MAG при равной толщине; SAW экономичен на больших длинах.
• Контроль качества: объем НК, рентген, УЗК; требования к PQR/WPS.
• Постобработка: правка, зачистка, травление/пассивация, антикоррозионные покрытия (грунт, цинкование, порошок).
• Сроки и риски: ускоренный график, ночные смены, зимняя работа на площадке.

Как формируют смету

• Исходные данные: КД, спецификация материалов, требования к стандартам, условия эксплуатации.
• Нормирование: трудоемкость операций, нормы расхода материалов и газа, амортизация оборудования.
• Коммерческие условия: логистика, упаковка, страхование, гарантия, сертификация.

Типичные ошибки и как их избежать

• Недостаточная подготовка кромок: пористость, непровары, слабый корень.
• Отсутствие подогрева при высоком Ceq: холодные трещины.
• Неправильная последовательность швов: недопустимые деформации.
• Несоответствие присадки марке основы: снижение коррозионной стойкости или прочности.
• Пренебрежение НК: скрытые дефекты, аварии при монтаже.
• Отсутствие трассируемости: сложности-с рекламациями и сертификацией.

Критерии выбора подрядчика по сварке металлоконструкций

• Наличие аттестованных сварщиков и подтвержденных WPS/PQR.
• Опыт в вашей отрасли: аналогичные объекты, фото и отчеты, рекомендации.
• Оборудование: SAW, импульсный MAG, позиционеры, роботизация при необходимости.
• Система качества: ISO 9001, внедренные процедуры НК, внутренний аудит.
• Прозрачная смета и календарный план, готовность к FAT (Factory Acceptance Test).
• Гарантии и послепродажное сопровождение.

Кейсы и примеры решений

Каркасы зданий из низколегированной стали

• Задача: высокая производительность и минимизация деформаций на балках и колоннах S355, толщины 8–25 мм.
• Решение: MAG в смесях Ar/CO2 с импульсом, автоматические трактора на продольных швах, стапели-с гидроприжимающими балками. Использование прерывистых швов в несущих связях согласно расчетам. УЗК узлов категории ответственности.

Резервуары и емкостное оборудование

• Задача: герметичность, 100% контроль корней, стабильное качество на длинных швах.
• Решение: SAW для обечаек и днищ; TIG/MIG для корней и кромок патрубков; радиографический контроль; вакуум‑бокс тест для швов днища; гидроиспытания. Обязательная термообработка и пассивация для нержавейки.

• Задача: минимальный вес и аккуратный внешний вид при наружной эксплуатации.
• Решение: AC TIG для тонких элементов, импульсный MIG для протяженных швов, строгая подготовка и зачистка, подбор присадки под анодирование. Обеспечение дренажей для порошкового покрытия или анодирования.

Покрытия и защита от коррозии

• Оцинкование горячим способом: требования к дренажным отверстиям, зазорам, исключение «карманов» для цинка.
• Лакокрасочные покрытия: адгезионная подготовка, шлифовка сварных швов до требуемой шероховатости, грунтование цинконаполненными составами.
• Для нержавейки: химическое травление и пассивация швов, восстановление пассивного слоя.

Итоги

Качественная сварка металлоконструкций — это системный процесс: от корректного проектирования и выбора технологии до строгого контроля на каждом этапе и безопасной эксплуатации. Правильная комбинация процессов (MMA/MAG/TIG/SAW), грамотная подготовка кромок, управление тепловложением и деформациями, продуманная оснастка и НК обеспечивают прочность, геометрию и долговечность изделий. Для заказчика важны прозрачные требования к качеству, понятная смета, подтвержденный опыт подрядчика и полная трассируемость.
