Введение: зачем уметь читать чертежи металлоконструкций

Чертеж металлоконструкции — это язык, который объединяет проектировщика, технолога, сварщика, заготовительные участки, сборочные посты и монтажников на площадке. Умение «читать» чертеж — значит извлекать из него точную геометрию, состав и структуру изделия, последовательность операций, требования к качеству, допуски и контроль. Ошибки на этом этапе приводят к браку, перерасходу материалов, срыву сроков и удорожанию работ. Задача этой статьи — дать понятную методику чтения, показать типовые обозначения и научить проверять себя по чек-листу.

Виды чертежей и комплект документации

В реальном проекте вы встретите разные типы документов. Важно понимать их роль и место в «стеке»:

• Общие данные (пояснительная записка, лист «Общие данные»): содержит применяемые стандарты, классы сталей, типы сварки, покрытия, требования по контролю, перечень листов и условные обозначения, которые действуют для всего комплекта.
• Схема генплана и привязки: показывает расположение металлоконструкций в пределах объекта, оси координат, отметки нулевого уровня, высотные реперы.
• Архитектурно-строительные чертежи (АР, КР): задают контуры зданий, отметки, сетку осей, места опирания. Для металлоконструкций особенно важны листы КР (конструкции железобетонные) для интерфейсов опирания.

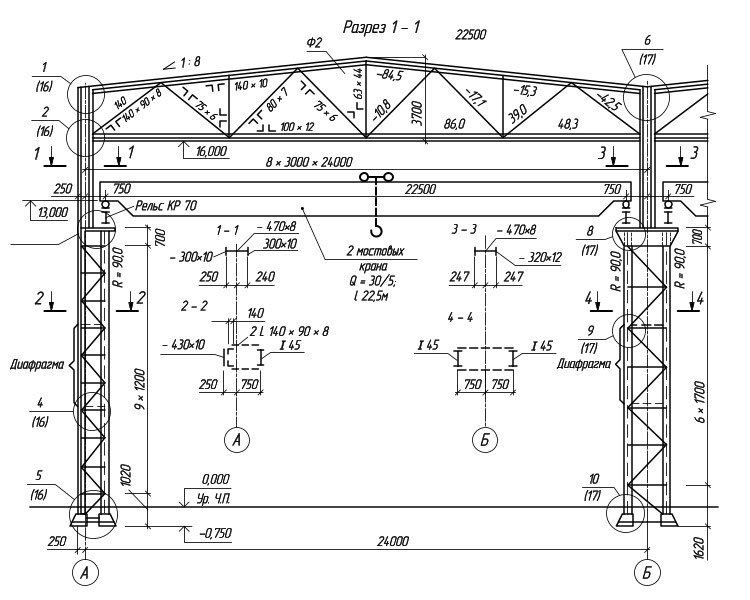

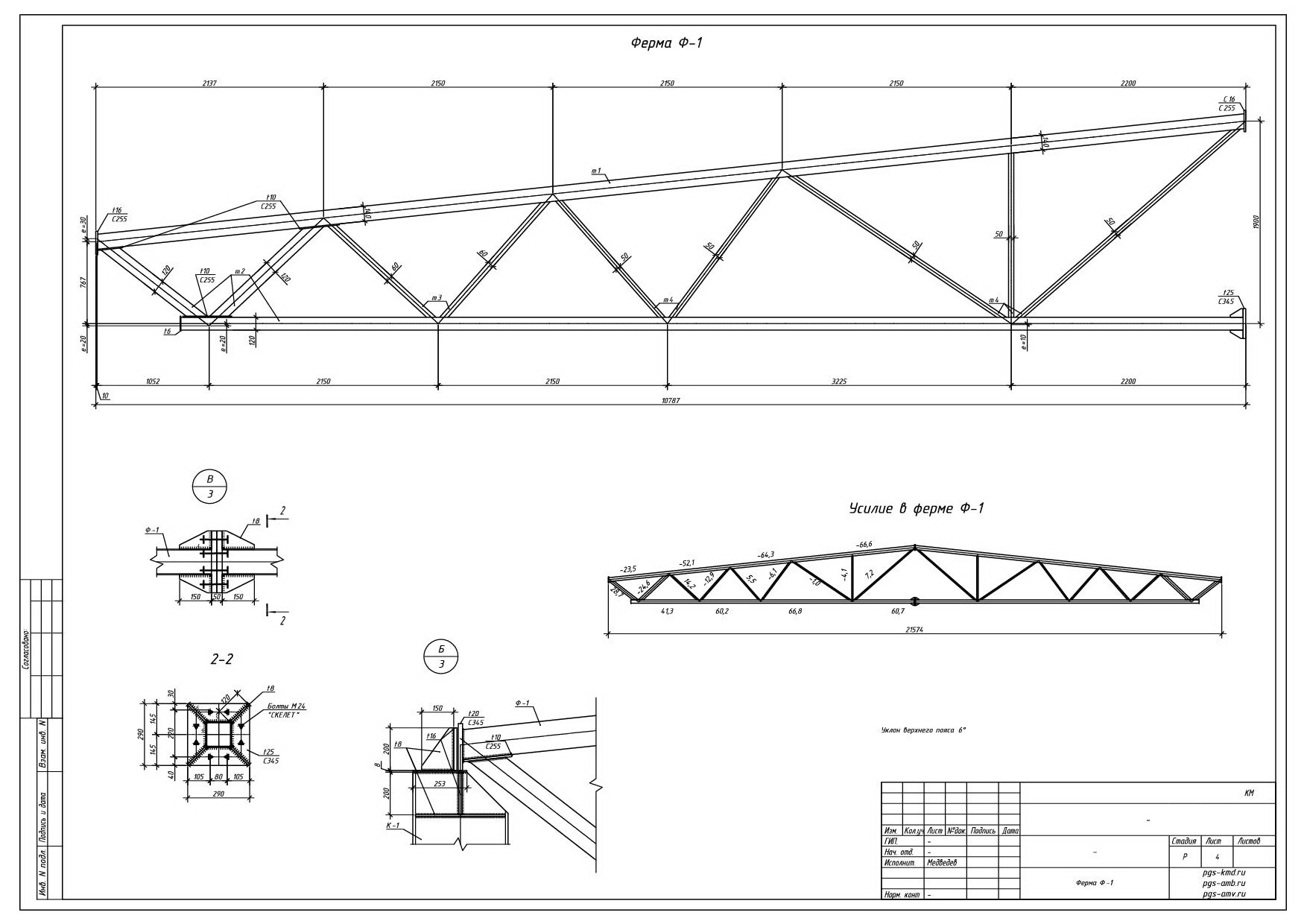

• КМ (конструкции металлические): схемы и планы металлокаркаса без деталировки элементов, общая геометрия, марки МК (марка конструкции) и ведомость элементов. Читается менеджерами и строителями для общего понимания.

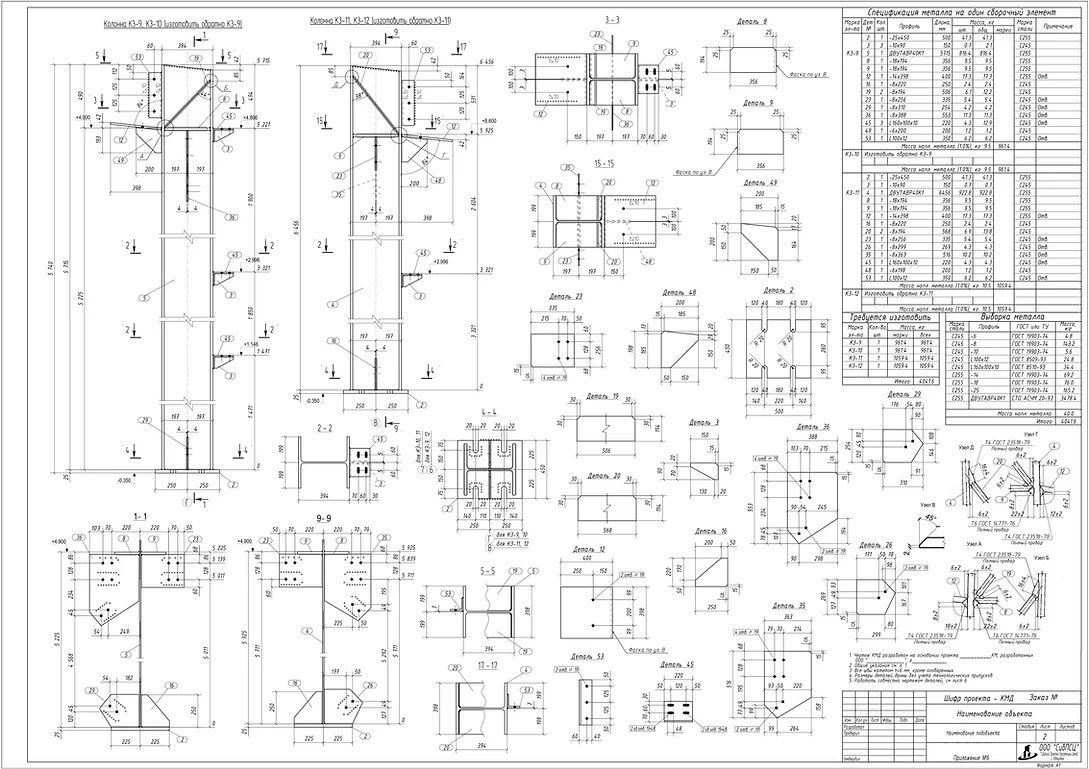

• КМД (конструкции металлические деталировочные): деталировка каждого элемента, узловые листы, спецификации деталей, сварка, болты, отверстия, фаски, раскрой. Этот комплект используют цех и монтаж.
• Узлы (деталировка узлов): вынесенные в крупном масштабе соединения, показывают точную геометрию примыканий, швов, фасок, подкладок, ребер и шайб.
• Спецификации (ведомость деталей, метизы, сварочные материалы, покрытия): таблицы, где фиксируются позиции, профили, длины, массы, материалы, количество.

Заказывайте

Важно: КМ — «что и где», КМД — «как изготовить и смонтировать».

Основные правила оформления и стандарты

Внутри проектов применяются нормы и стандарты. В России — ГОСТ/СП (например, ГОСТ 2.301–2.305 ЕСКД для форматов и линий, ГОСТ 2.307 для нанесения размеров, ГОСТ 21 для САПР/строительной документации, ГОСТ Р 21.1101 для АС/КЖ/КМ), ГОСТ 5264/8713/14771 для сварки, ГОСТ 27772 для проката, ГОСТ 23118 для МК. В международной практике — ISO 128 (графика), ISO 129 (размеры), ISO 2553 (сварные швы), EN 1090 (изготовление), AISC/ASTM (США).

Почему это важно новичку:

• Условные обозначения и линии стандартизованы.
• Сварочные символы читаются по ГОСТ/ISO.
• Марки материалов и болтов, классы прочности — из стандартов.
• Требования к точности и контролю — в ссылочных документах.

Линии, типы штриховок и визуальная грамматика чертежа

Чертеж «говорит» линиями. Нужно различать:

• Основная толщина (контур видимого): сплошная толстая линия — показывает видимые контуры деталей.
• Тонкая сплошная: размеры, выносные, штриховки разрезов, полки линий-выносок.
• Штриховая: невидимые контуры (скрытые кромки, отверстия, фаски-с обратной стороны).
• Штрихпунктирная: осевые линии отверстий, симметрии, траектории.
• Разомкнутая (волнистая): линии обрыва.
• Линии-размерные и выносные: тонкие, с стрелками или засечками по стандарту.

Штриховка в разрезах указывает материал в условном виде и показывает, что плоскость рассекла деталь. Направление/шаг штриховки одинаков для одной детали и меняется для соседней, чтобы их различать.

Масштабы, форматы и ориентация листов

Масштаб указывается в основной надписи или рядом-с видом, например 1:50, 1:10, 2:1. Для общих схем — крупные масштабы (1:100…1:200), для узлов — 1:5…1:2, для мелких деталей — 1:1. Никогда не измеряйте линейкой по распечатке — используйте размеры, а масштаб — только для визуальной оценки.

Форматы листов по ГОСТ 2.301: А4, А3, А2, А1, А0 и производные. Ориентация горизонтальная или вертикальная. В основной надписи ищите: название изделия, стадию (КМ/КМД), масштаб, номер листа и комплекта, подписи, дату.

Проекции, виды, разрезы, сечения, выносные элементы

Чтобы представить 3D форму в 2D, применяют ортогональные проекции:

• Главный вид (спереди), сверху, слева/справа, сзади. Согласование видов — по стандарту: каждая проекция «падает» перпендикулярно плоскости.
• Разрезы: плоскость рассечения обозначена линией-с «стрелками взгляда» и буквами (А–А). На разрезе штрихуют сечения деталей, показывают внутреннюю геометрию, фаски, ребра.
• Местные разрезы: ограничены волнистой линией, применяются для демонстрации локальной детали.
• Сечения: показывают только «след» пересечения плоскости без остального вида; часто для профилей и проката.
• Выносные элементы: увеличенные фрагменты (кружок с буквой/номер), масштаб больше основного, чтобы показать мелкие элементы (фаски, отверстия, швы).

Практика: всегда отслеживайте стрелки взгляда и буквенно-цифровые индексы — они помогают не перепутать ориентацию и сторону элемента.

Размеры, допуски, базы и посадки

Размер — это число-с единицами (обычно мм) плюс возможно допуски. Читайте так:

• Линейные размеры: ставятся-с выносными линиями и стрелками. Если допуск симметричный: 50 ±0.5. Несимметричный: 50 +0.3/−0.1.
• Угловые размеры: градусы, минуты, секунды при необходимости.
• Предельные отклонения формы и расположения обозначаются по ГОСТ/ISO с рамками (геометрические допуски): плоскостность, прямолинейность, параллельность, перпендикулярность, соосность. Рамка содержит символ допуска, значение и базу, например ⌜⟂⌟ 0.3 | A, где база A — обозначенная плоскость/ось.
• Привязка к базам: базы обозначают треугольником и буквой (A, B, C). Все критичные размеры отнесены к базам; это важно для сборки и контроля.
• Посадки и зазоры: для отверстий и валов (если применимо) используют систему допусков, например H13, f7. В металлоконструкциях чаще задают допуски на отверстия под болты, овальность, фаски.

Совет: отделяйте размеры для изготовления (длины, раскрой, фаски, отверстия) от монтажных (привязка к осям, отметкам, геометрия присадки). Не смешивайте координаты деталей в цеху-с координатами на объекте без перевода.

Обозначение материалов, проката и покрытий

На чертежах указывают:

• Материал: марка стали (например, S235, S355 по EN; Ст3сп/пс, 09Г2С, 10ХСНД по ГОСТ). Обращайте внимание на требования к ударной вязкости, климатический район, свариваемость.
• Профиль: швеллер, двутавр, уголок, квадратная/круглая труба, лист. Обозначения: IPE/HEA/HEB/UNP (европрофиль), двутавр №, швеллер №, уголок равнополочный/неравнополочный, труба 100×100×5 и т. п.
• Лист: толщина × габариты раскроя. Нередко указывают стандарт проката.
• Покрытия: грунт-эмаль, цинкование (горячее/холодное), толщина покрытия в мкм, система ЛКП, подготовка поверхности (Sa 2.5, St 3). В спецификации — код покрытия, ГОСТ/ISO, расход.

Сварные соединения: обозначения, швы, требования

Сварка — ключевой раздел:

• Символика швов по ГОСТ/ISO 2553: есть «полка» линии-выноски, на ней значки швов. Положение обозначения относительно полки указывает сторону (сторона взгляда/обратная).
• Типы швов: угловой, стыковой, нахлесточный, тавровый, точечный, шов по кромке. Указывают катет шва (например, k=6), длину, шаг прерывистых швов, протяженность по контуру.
• Подготовка кромок: фаски V, X, K, U, угол раскрытия, притупление. Это может быть на детальной проекции.
• Требования: категория швов, метод сварки (ММА, MAG, SAW), материалы присадки, предварительный подогрев, межпроходная температура, недопустимые дефекты.
• Контроль: визуально-измерительный (VT), ультразвуковой (UT), радиографический (RT), капиллярный (PT), магнитопорошковый (MT). На чертеже/в НТД указывают объем контроля и критерии.

Помните: катет углового шва — это перпендикуляр от вершины угла к гипотенузе равнобедренного треугольника-с катетами по полкам; он определяет расчетную прочность.

Болтовые соединения: маркировки, классы прочности, посадочные места

Болты применяются как монтажные или высокопрочные на трение/срез:

• Класс прочности болтов: 4.6, 8.8, 10.9 (ISO), 5.8, 6.8 и т. п. Чем выше — тем прочнее, но и жестче требования к отверстию, шайбам, моменту затяжки.
• Обозначение комплекта: болт M20×65 8.8, гайка 8, шайба 200HV. Для высокопрочных: комплект HV по EN 14399, указание метода затяжки (k-фактор, контроль углом/меткой).
• Отверстия: номинал и допуск. Для болтов на трение — отверстие увеличенное (например, 22 мм для M20), допуски на овальность, чистота кромок, отсутствие фаски или наоборот требуемая фаска.
• Группы отверстий: круговые, овальные (под температурные деформации/монтаж). Обозначение овальных: размеры вдоль/поперек.
• Расположение: шаг отверстий, расстояние до кромки (минимумы по нормам), совмещение-с осевыми линиями, базами.

Узлы и маркировка деталей

В КМД встречается своя «лексика» маркировки:

• МК (марка конструкции) — обозначение сборочной единицы (например, МК-21).
• Позиции деталей внутри сборки: D1, D2… или просто 1, 2… с привязкой к спецификации этого узла.
• Ведомость деталей (ВД): таблица-с позициями, наименованием, профилем, материалом, размером/длиной, количеством, массой.
• DM/DE: иногда используют коды для деталей монолитных/деталей единиц, но конкретика зависит от бюро.
• Нумерация повторяющихся узлов и ссылка «см. лист …».

Ключ: всегда сопоставляйте обозначение на виде-с соответствующей строкой в спецификации. Не путайте позиции разных листов: на каждом листе может быть своя локальная нумерация.

Спецификации: как читать и сверять с чертежом

Спецификация — ваша «карта материалов»:

• Колонки: позиция, обозначение/чертеж, наименование, материал, профиль/толщина, длина/габарит, количество, масса единицы и суммарная масса, примечания (покрытие, термообработка, контроль).
• Проверка: каждая позиция на виде должна иметь соответствие в спецификации. Сумма длин/площадей должна биться-с ведомостью металлопроката и расходом.
• Метизы и сварка: отдельные таблицы для болтовых комплектов и сварочных материалов (марки проволоки/электродов, флюс).
• Покрытия: таблица ЛКМ или цинкования-с требованиями к подготовке поверхности и толщине.

Маркировка на монтаже: оси, отметки, высотные отметки

Для монтажа ключевы:

• Оси: буквенно-цифровая сетка (A–F; 1–10). На планах элементы привязаны к пересечениям осей.
• Отметки: высоты относительно «0.000» (чаще чистый пол первого этажа или другой репер). Отметка +3.600 означает, что элемент расположен на 3.6 м выше нуля.
• Привязки: размеры от осей до граней/центров профилей, отметки верхов/низов балок (Top of Steel/Bottom of Steel).
• Монтажные метки: болтовые группы, нумерация узлов для последовательности монтажа, места временных опор/подкосов.

Деформации, допуски геометрии, контроль качества

После изготовления и монтажа допустимы небольшие отклонения:

• Прямолинейность, прогибы, скручивание профиля — нормы задают предельные значения на длину.
• Общая геометрия: отклонение положения отверстий, расстояние до кромки, соосность узлов.
• Плоскостность опорных плит, вварных ребер.
• Контроль: измерительный инструмент (рулетка, штангенциркуль, угольник, уровень, тахеометр/лазерный дальномер). Акты контроля-с привязкой к базам и допускам-с чертежа/стандартов.

Пример разбора листа: пошаговый алгоритм

Представим, у вас на руках лист КМД для балки Б1 с узлом опирания на колонну.

Шаг 1. Прочитайте основную надпись:

• Наименование: Балка Б1. Стадия: КМД. Масштаб: 1:10.
• Номер листа: 34 из 120. Организация, дата, проверяющий.

Шаг 2. Посмотрите «Общие данные» в начале комплекта:

• Стали: S355JR; электроды Е42 по ГОСТ…; покрытие: цинк 80 мкм.
• Стандарты и обозначения сварки/болтов. Категории швов.

Шаг 3. Идентифицируйте виды:

• Главный вид балки-с длиной L=6 000.
• Вид сверху-с отверстиями под соединительную накладку.
• Разрез А–А по опорному узлу, масштаб 1:5.
• Выносной элемент 1 для фаски отверстий.

Шаг 4. Прочитайте размеры:

• Длина балки 6 000 ±2.
• Полка IPE300; ребра жесткости t=10 на расстоянии 100 от опорной грани.
• Отверстия: 4 шт. Ø22 для болтов M20, шаг 90, первый от кромки 40.

Шаг 5. Сварка:

• Угловой шов k=6 по периметру ребра, категория ВТ100% (визуальный контроль).
• Фаски под стыковую сварку на стыке накладки: V 30°, притупление 2.

Шаг 6. Болты:

• Комплект: M20×65 8.8 с гайкой класс 8, шайба 200HV.
• Отверстие Ø22, без фаски, заусенцы удалить.

Шаг 7. Геометрические допуски:

• Параллельность полок 0.5 относительно базы A (нижняя полка).
• Перпендикулярность опорной грани к оси балки 0.3.

Шаг 8. Спецификация:

• Позиция 1: Балка IPE300, L=6 000, S355JR, 1 шт., 145 кг.
• Позиция 2: Ребро 200×150×10, 2 шт., 9 кг суммарно.
• Позиция 3: Накладка 250×120×12, 2 шт.
• Метизы: Болт M20×65 8.8 — 4 шт., гайка 8 — 4 шт., шайба 200HV — 8 шт.

Шаг 9. Проверка согласованности:

• Количество отверстий на виде соответствует числу болтов в спецификации.
• Ребра на виде — 2 шт. и в спецификации — 2 шт.
• Масса суммарная соответствует расчетной.

Шаг 10. Примечания:

• Покрытие после сборки: цинк 80 мкм.
• Снять фаски R2 на кромках накладок.
• Маркировка балки «Б1» несмываемой краской, место — торец.

Типичные ошибки новичков и как их избежать

• Игнорирование «Общих данных»: там скрыты ключевые стандарты и допуски. Всегда начинайте-с них.
• Измерение по распечатке вместо чтения размеров: масштаб может различаться, печать — искажать.
• Путаница сторон шва: положение символа относительно полки указывает, на какой стороне выполнять шов.
• Неправильное чтение выносных элементов: не сопоставили масштаб и буквенную ссылку — получили неверный размер.
• Пропуск допусков: увидели размер 50, а допуск ±1 не учли — деталь не войдет/будет люфт.
• Неувязки спецификации-с видами: отверстий в деталях больше/меньше, чем болтов в таблице — сигнал об ошибке.
• Смешение координат «цех» и «монтаж»: в цехе деталь делают по своим базам; монтажные отметки нужны для площадки.
• Игнорирование подготовок под сварку: отсутствие фаски приводит к непровару.
• Неучет покрытия: толщина цинка/ЛКП влияет на посадки и требования к подготовке кромок.

Чек-лист для чтения чертежа

• Откройте «Общие данные»: стандарты, материалы, сварка, покрытия, обозначения.
• Проверьте основную надпись: стадия, масштаб, лист, ревизия.
• Просмотрите все виды и разрезы, найдите все линии рассечения и выносные элементы.
• Отметьте базы и геометрические допуски.
• Снимите все ключевые размеры: габариты, отверстия, фаски, катеты швов, шаги, отступы от кромок.
• Найдите и сопоставьте каждую позицию со спецификацией; проверьте количества и материалы.
• Сверьте болтовые соединения: класс прочности, размеры отверстий, шайбы/гайки.
• Сверьте сварку: типы швов, катеты, протяженность, метод контроля.
• Отметьте требования по покрытию и подготовке поверхности.
• Проверьте привязки к монтажным осям и отметкам.
• Посмотрите примечания и сноски на листе.
• Запишите вопросы/несоответствия и уточните их до изготовления.

Полезные советы для взаимодействия проект-цех-стройплощадка

• Ведите журнал вопросов (RFI): фиксируйте все неясности. Привязывайте к листам и позициям.
• Проверяйте ревизии листов: последняя версия отменяет предыдущие. Сверяйтесь по ведомости листов.
• Используйте цветные маркеры: одним цветом — проверено, другим — к уточнению.
• Делайте контрольные сборки в 3D (если есть модель): сопоставьте-с КМД, выявите конфликт отверстий/узлов.
• Перед запуском в производство устраивайте короткий «читинг-лист» митап: технолог, сварщик, сборщик просматривают узловые листы.
• Не полагайтесь на память: фиксируйте нестандартные решения (например, эллиптические отверстия для температурных деформаций).
• На монтаже держите под рукой план осей и реперы отметок; используйте лазерные нивелиры и тахеометры.
• Отслеживайте изменения: если пришла ревизия, немедленно изымайте старые распечатки, чтобы исключить смешение.

Короткий словарь обозначений и терминов, которые часто встречаются

• КМ — комплект схем металлоконструкций.
• КМД — деталировочные чертежи для изготовления.
• МК — марка конструкции (сборочная единица).
• ВД — ведомость деталей.
• L, B, H — длина, ширина, высота.
• t — толщина листа.
• Ø — диаметр отверстия.
• R — радиус.
• k — катет углового шва.
• A, B, C — базы для допусков геометрии.
• ТОS/Верх стали — отметка верха металла балки; BOS/низ стали — низ.
• UT/RT/PT/MT/VT — виды НК.

Практический пример: чтение узла опирания балки на колонну
Допустим, узел U12 показывает присоединение балки IPE300 к колонне HEB240 через опорную плиту.

Что видим:

• Разрез А–А, масштаб 1:5, показывает опорную плиту 250×200×20, приваренную к колонне.
• Сквозные отверстия Ø22 в плите и накладке, болты M20 8.8.
• Сварка: угловой шов k=8 по периметру опорной плиты к колонне, непрерывный.
• Ребра жесткости 150×200×10 с двух сторон, швы k=6.
• Примечание: поверхность колонны под опорной плитой выровнять, неплоскостность не более 0.3 на всю площадь контакта; при необходимости — подливка.
• Отметка верха балки: +6.000; привязка осей: центр балки по оси 2.

Как читаем:

• Сначала проверяем привязки к осям и отметки: обеспечим монтажную высоту.
• Сверяем количество и расположение отверстий в балке, накладке и плите.
• Проверяем наличие зазора/контакта между торцом балки и колонной (например, монтажный зазор 10).
• Считываем катеты и протяженность швов; при прерывистых швах — шаг и длина каждого участка.
• Сопоставляем позиции деталей-с ведомостью: плита — позиция 5, ребра — позиции 6/7, накладка — поз. 8.

Как опытные специалисты ускоряют чтение чертежа

• Сначала читают схему на уровне КМ, чтобы понимать расположение в системе осей и высот.
• Далее — обзор всех узлов: быстро определяют повторяющиеся, чтобы не тратить время на дубликаты.
• Затем — детали, но только после того, как понятен контекст.
• Используют ярлыки и стикеры на важные листы: опорные узлы, нестандартные соединения, переходы секций.
• Делают «смысловой слой»: визуально представляя, как пойдет сборка, где потребуется прихватка, как обеспечится доступ для сварки и затяжки болтов.

Мини-гайд по сварочной символике для новичка

• Стрелка линии-выноски указывает на соединение. Символ шва на «полке» — тип шва: треугольник — угловой; две параллельные — стыковой; полукруг — наплавка и т. п.
• Число слева от символа — размер шва (для углового — катет), справа — длина шва. Например: 6 — k=6; 6-50 — катет 6, длина участка 50. Если швы прерывистые: 6-50/100 (длина 50, шаг 100).
• Знак «по периметру» — кружок у пересечения полки и стрелки.
• Флажок — шов выполнять на монтаже.
• Символ «оба стороны» — обозначения-с двух сторон полки.

Как безопасно «снимать» отверстия и фаски-с чертежа

• Разберитесь, где система координат детали: обычно базовые кромки и осевые линии.
• Отверстия чаще всего задаются координатами от базовых кромок или от центра симметрии.
• Проверьте, есть ли допуск на расположение отверстий относительно баз (например, ±0.5).
• Фаски обозначаются углом и притуплением: 2×45° означает снять фаску по двум кромкам под 45°, величина может указываться как ширина фаски.
• Если отверстия групповые, ищите типовую ячейку: шаг по X/Y и количество.

Монтажные подсказки из чертежей

• Если узел болтовой высокопрочный на трение — поверхность стыка должна быть без краски в зоне трения (класс шероховатости по стандарту). На чертеже это выноска или примечание.
• Если указана подливка под опорную плиту — уточните марку смеси и время набора прочности перед затяжкой болтов.
• Проверяйте, не конфликтует ли сварка-с болтовыми отверстиями (минимальные расстояния до кромок отверстий).

Работа-с ревизиями и изменениями

• Ревизия указывается в штампе или в углу листа: буква/цифра, дата, краткое описание изменения. Сохраняйте трассировку: какие узлы затронуты.
• Если у детали изменилась длина хотя бы на 1–2 мм — пересмотрите отверстия, так как привязки могли уйти.
• Любое изменение покрытия/материала требует пересмотра технологии сварки/затяжки.

Небольшой практикум: что спросить у проектировщика, если что-то не сходится

• Какая база для размеров отверстий в позиции X? На виде нет явного обозначения.
• Катет шва указан 8, но лист 6 мм — допустимо ли, или нужен переходный шов/скос?
• На плане КМ — 6 болтов, а в КМД — 8. Какая версия верная?
• Допуск на перпендикулярность опорной грани 0.2/0.3? В «Общих данных» — 0.3, на листе — 0.2.
• В зоне высокопрочного соединения предусмотрено цинковое покрытие — нужно ли снимать его в пятне контакта?

Заключение

Чтение чертежей металлоконструкций — это навык, который развивается практикой. Базовая схема действий: начать-с «Общих данных», свериться со стандартами, посмотреть все виды и разрезы, выделить базы и допуски, разобрать размеры и соединения, сопоставить со спецификациями и проверить монтажные привязки. Научившись системно работать-с листом, вы снизите риски брака и ускорите поток работ от проекта до монтажа.

Частые вопросы по чтению чертежей металлоконструкций

Как обозначается фаска на чертеже?
Записью вида «2×45°»: первое число — катет фаски в мм (глубина скоса), второе — угол среза к поверхности. Если фаски одинаковые по всему контуру детали, размер указывают один раз-с примечанием «фаски 2×45°, иначе не оговорено», а не дублируют у каждой кромки.

Что показывает штриховка на чертеже?
Штриховка — это признак разреза: она показывает, что в этом месте деталь показана «в разрезе», и материал здесь сплошной, а не пустота. Металл штрихуют тонкими сплошными линиями под 45° к рамке чертежа, шаг линий подбирают по масштабу листа. Если в одном узле в разрезе попадают две разные детали, их штрихуют в разные стороны или со сдвигом шага — так на стыке видно, где кончается одна деталь и начинается другая.

Как обозначить ребро жёсткости на чертеже?
Ребро жёсткости — отдельная деталь (пластина), которую приваривают перпендикулярно стенке балки или колонны в месте концентрации нагрузки: под опорой, в узле примыкания. На чертеже её показывают со своими размерами (длина × ширина × толщина), привязкой по расположению (расстояние от торца или оси) и обозначением сварного шва к стенке — сплошным по контуру или прерывистым, с катетом шва.

Как читать спецификацию металлоконструкций?
Спецификация — это таблица (ведомость) в составе КМД: перечень всех деталей, из которых собирается элемент или узел, с колонками марка детали, наименование, материал и сортамент, количество, масса. Читают её в связке-с чертежом: номер позиции на выноске чертежа ищут в той же графе спецификации — там же смотрят материал, профиль и длину заготовки.

Как обозначаются сварные швы на чертежах КМ?
Условно, по ГОСТ 2.312: от места шва идёт линия-выноска со стрелкой, на полке — буквенно-цифровое обозначение типа шва по стандарту и катет (например, «k6»). Сплошная линия выноски — шов виден на этом изображении, пунктирная — шов-с обратной, невидимой стороны. Для прерывистого шва дополнительно указывают шаг и длину провара.

Как обозначаются монтажные болты на чертежах КМ?
Отверстие под болт показывают кружком в месте установки, у выноски пишут диаметр и класс прочности (например, «М20 8.8»), количество и шаг между отверстиями. Высокопрочные болты выделяют отдельно — часто-с указанием способа контроля натяжения, по моменту или по углу поворота гайки.

Как обозначается швеллер на чертеже?
Маркой профиля по сортаменту: например, «Швеллер 20У ГОСТ 8240» или европрофиль «UPN 200». Марку пишут в позиции спецификации и рядом-с самим изображением сечения на чертеже.

Как указывается толщина металла на чертеже?
Двумя способами: в спецификации отдельной графой (или в самой марке листа, например» -10» на конце обозначения) и на самом чертеже размерной линией в разрезе или на выносном элементе, если толщина принципиальна для узла.

Что показывает направление проката на чертеже?
Стрелку-с отметкой «направление проката» ставят у деталей из листового металла, когда ориентация волокон металла важна для прочности узла — вдоль проката металл прочнее на разрыв, чем поперёк, это учитывают при раскрое ответственных деталей.

С чего начать чтение чертежей металлоконструкций-с нуля?
С «Общих данных» на первом листе — там объём поставки и ссылки на стандарты, затем разобраться со штриховкой и линиями (раздел выше), потом переходить к видам и разрезам и только после этого — к размерам, допускам и спецификации. Короткий алгоритм-с примером разбора реального листа — в разделе «Пример разбора листа» этой статьи.
